模型描述
此模型搬运自T站
原T站链接：www.thingiverse.com/thing:4243512
原模型链接：github.com/kevinakasam/BeltDrivenEnder3/tree/main/V3/Voronparts
b站视频：www.bilibili.com/video/BV1EU4y1b7iG
【由于Z轴电机工作时发热，Z轴电机附近零件建议用abs等耐高温材料打印防止零件形变】

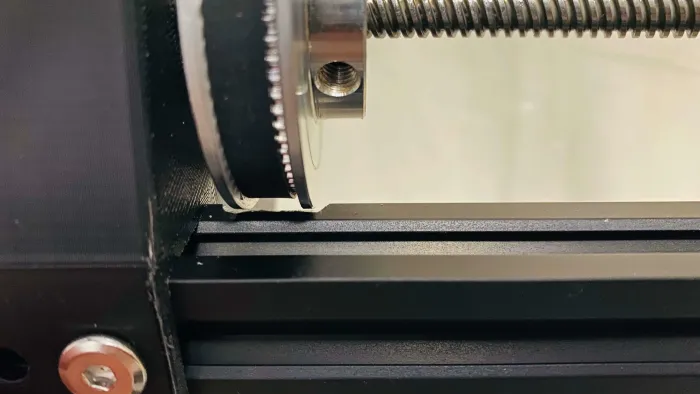

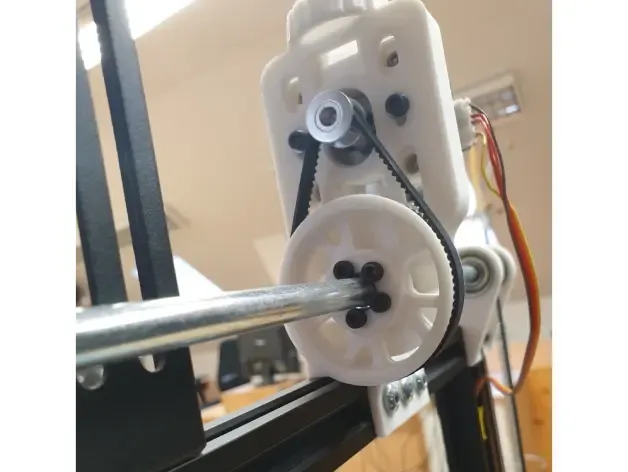

【成品80齿轮由于外径略大，安装时需要打磨打印机上边框角1-2mm】

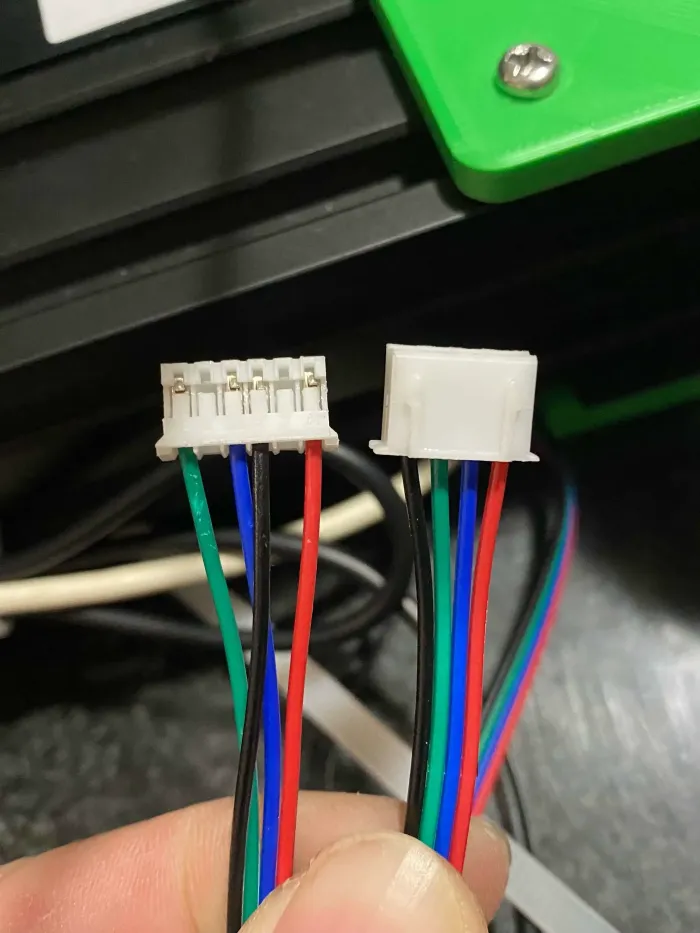

需要调换z轴电机线使其反转，红线不动，剩下的3根线中依次调换其中的2根，直到电机正常工作

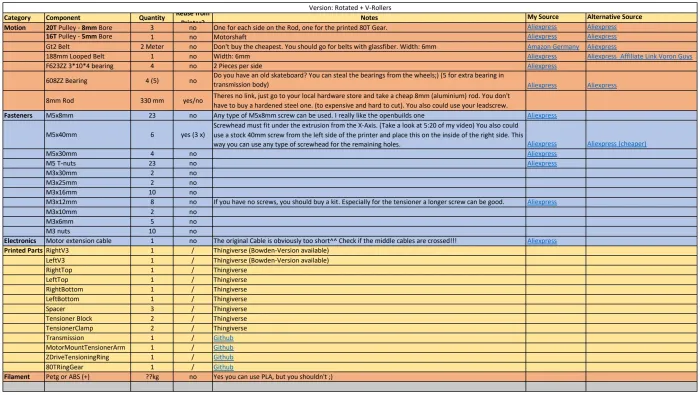

材料清单
配件：
2GT20齿皮带轮-8mm孔径 ×3个或2个(左上 右上 80齿轮各1个(买成品80齿轮的买2个))
2GT16齿皮带轮-5mm孔径 ×1(电机1个)
2GT皮带6mm宽 ×2米(CR10机型需要更长的皮带)
2GT皮带环6mm宽 周长188mm ×1条
F623zz 3*10*4mm轴承 ×4(左下右下各2个)

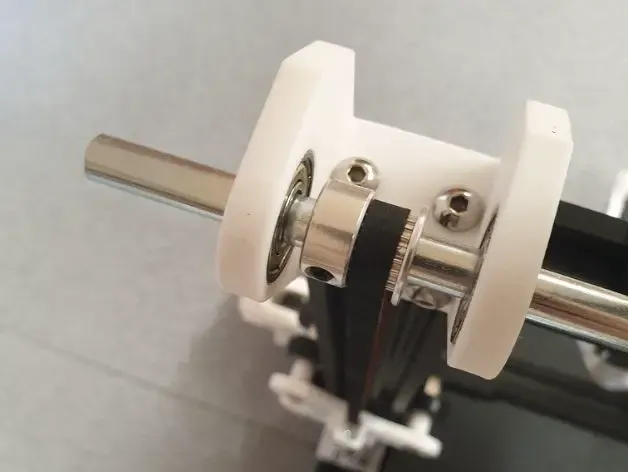

608zz轴承 ×5(左上右上各2个 电机基座1个)
8mm光轴 长330mm ×1根(也可以用原z轴拆下来的丝杆，但是不建议，丝杆上的皮带轮需要用螺丝固定，丝杆上会留下痕迹，如果再当z轴用会有严重的层纹)
螺丝：具体数量待定，多买点备用
薄型M5×8mm ×23
20型M5T型螺母 ×23
薄型M5×40mm ×6
M5×35mm ×4
M3×30mm ×2
M3×25mm ×2
M3×8mm ×6
M3×6mm ×5(80齿轮买成品的忽略)
M3螺母 ×10
M3×7mm平垫若干
M5×12mm平垫若干
《以上不包含Ender3电源座相关螺丝》
线缆：
z轴电机线1米
打印文件：
80齿轮1或2 选其一 ×1(嫌打印慢的可以直接买成品：2gt同步轮80齿带宽6mm内孔8mm)
z轴电机基座1或2 选其一 ×1
电机基座 ×1
电机调节旋钮 ×1
左上角A ×1
左上角B ×1
右上角A ×1
右上角B ×1
挤出机改近程的打印《左中》未改近程的打印《左中挤出机》 ×1
右中 ×1
左下角 ×1
右下角 ×1
皮带固定片 ×2
皮带张紧块 ×2
垫片 ×3
